알빈의 산업용 CAT6A GigE 비전 케이블
기본 사양:
산업용 보호 및 내구성:
이중 계층 SF/UTP 방호: 알루미늄 엽지 + 엮인 망, 고 간섭 환경 (예: 로봇 셀, PLC 캐비닛) 에서 우수한 EMI/RFI 보호를 위해.소음 거부 및 신호 무결성에서 UTP 성능을 초과.
IP67 등급: 화학물질, 기름 및 불에 저항합니다. 작동 범위: -25 ° C ~ 85 ° C (냉장고 창고 또는 발광소에 이상적입니다).
드래그 체인 하이 플렉스 디자인: 100만 회 이상 굴곡을 견딜 수 있습니다. 하이 플렉스 단열은 표준 PVC에 비해 10배의 수명을 연장합니다.
커넥터 기술:

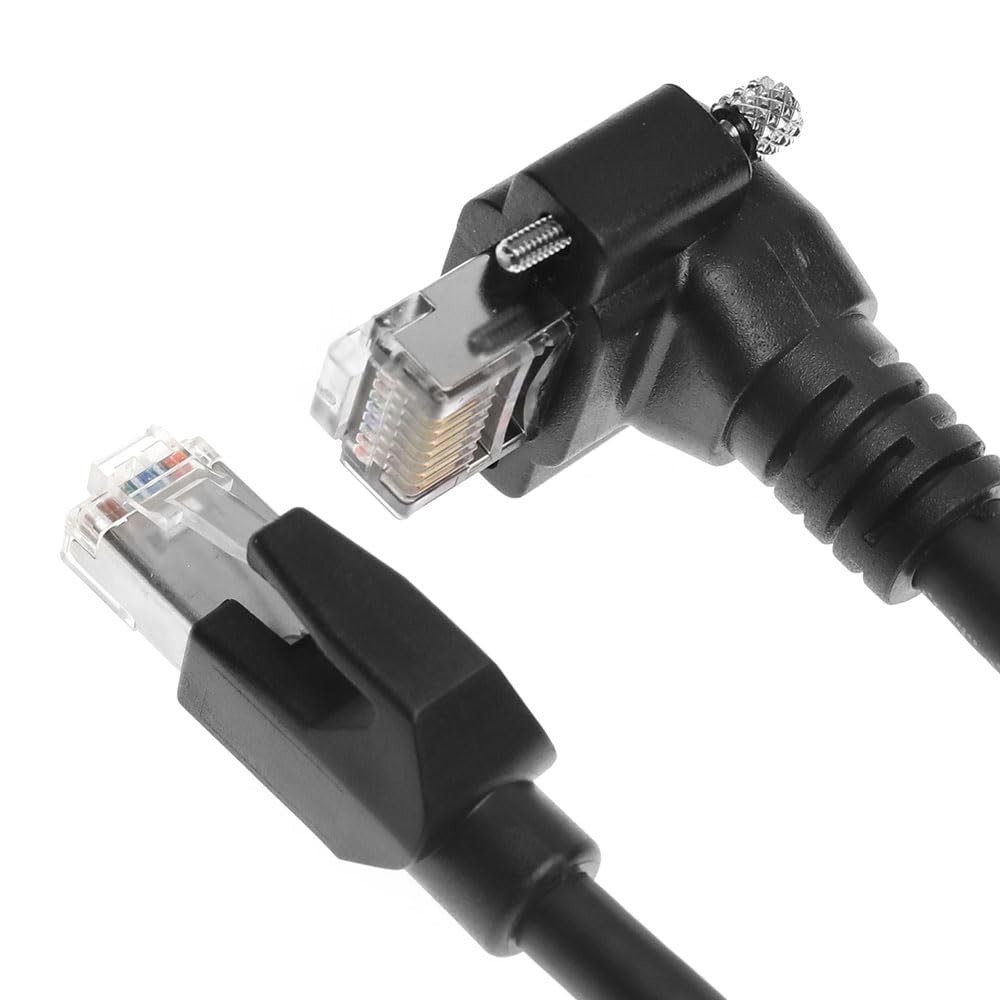

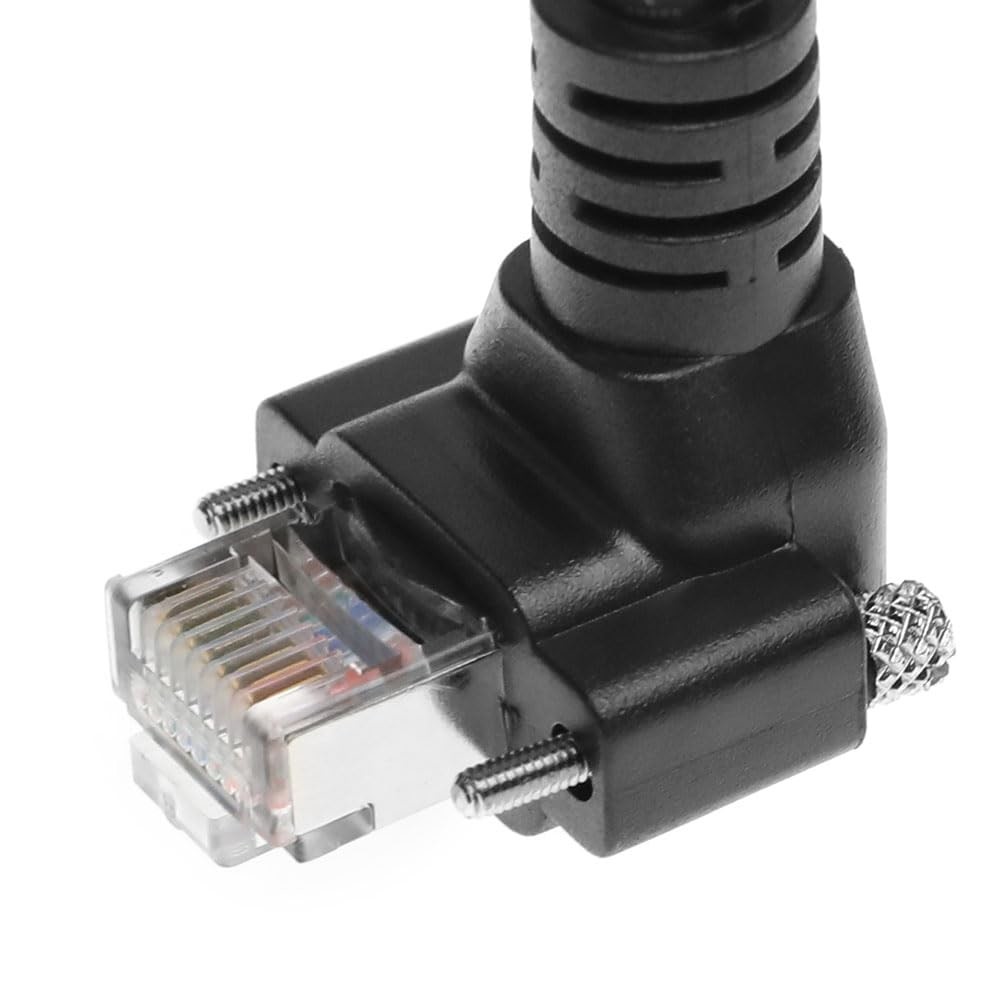

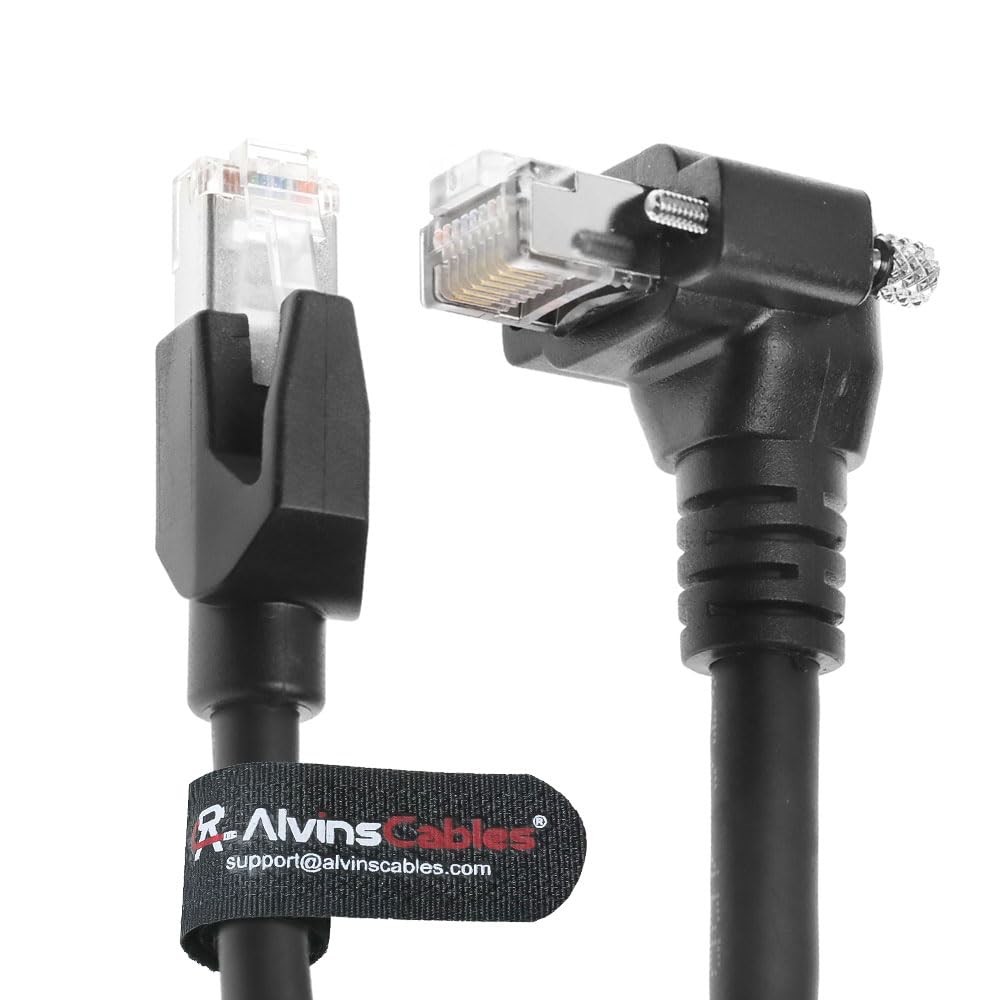

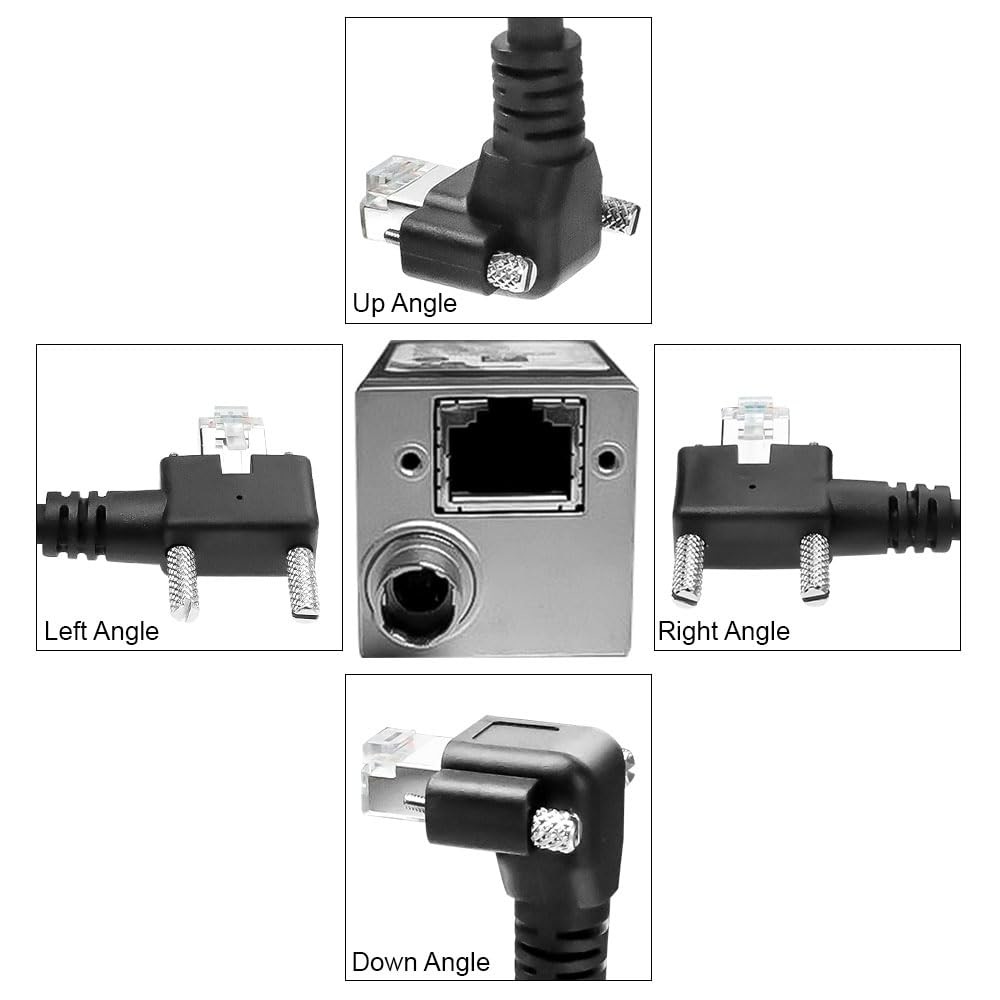

플러그 A: 아래쪽 각도 스크루 잠금 RJ45 수컷 (90° 아래로)
진동 방지 엄지 손가락 스크루는 높은 움직임 시스템 (예를 들어, AGV, 산업 로봇) 에서 단절을 방지합니다.
공간 절감 프로필은 좁은 래크/서버에서 굽는 스트레스를 줄입니다.
플러그 B: 직선 RJ45 남성 (표준 오리엔테이션). 금으로 칠한 접촉은 낮은 지연 연결을 보장합니다.
성능과 호환성:
10Gbps 속도: CAT6A 표준 (500MHz 대역폭) 에 적합하며 고화질 이미지 데이터 전송을 지원합니다.
PoE++ 지원: 가동 카메라와 PLC에 최대 90W (IEEE 802.3bt) 를 제공합니다.
기계 비전 호환성:
코그넥스 인 시야 Keyence CV-X 바슬러 에이스
히크비전, 다후아 IDS/DAHENG/Allied Vision
광범위한 응용 용도: CCD 카메라, 데이터 센터, 서버 및 산업용 케이블.
구성:

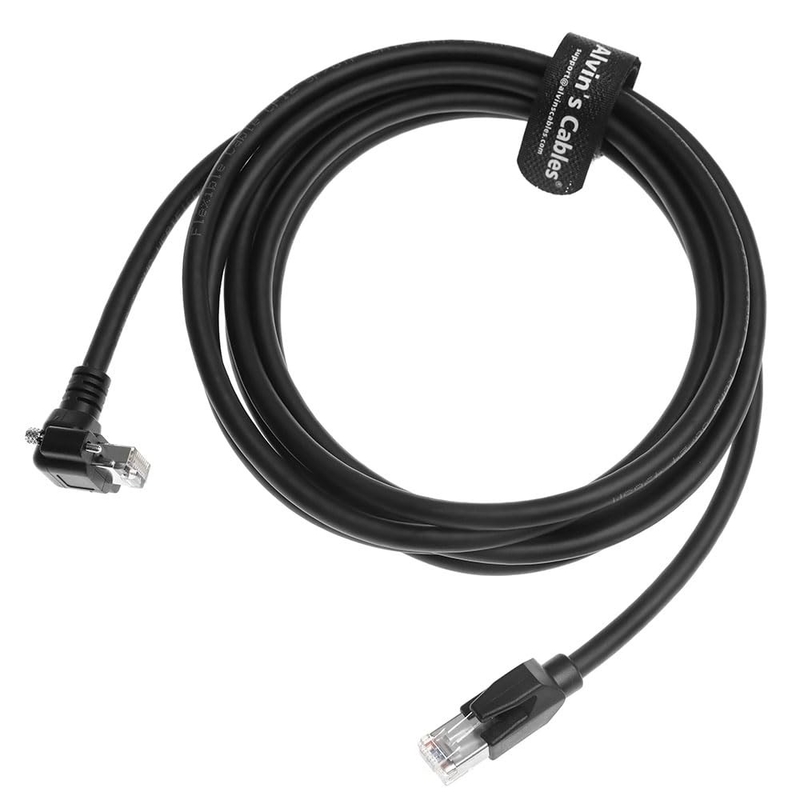

길이: 20m (65.6 ft) 표준.
커스터마이징: 다른 길이에 사용할 수 있습니다 (연결 사전 주문).
기술 검증
✅ 우월성 보호:
SF/UTP 구조는 비전 시스템에서 안정적인 10Gbps 전송에 필수적인 서보 모터/VFD에서 EMI를 제거합니다. 500MHz 대역폭에 대한 IEC 61156-5:2020에 따라 검증되었습니다.
✅ 아래쪽 각의 커넥터 장점:
스크루 잠금 설계는 5G 진동 (ISO 10816-3에 따라) 에 저항하며 다음과 같은 실패율을 줄입니다.
로봇 팔 (잡는 것을 방지)
AGV 닷킹 스테이션 (하락 클리어런스 최적화)
서버 래크 (직선 케이블 관리)
✅ PoE++ 최적화
열카메라와 같은 고전력 장치에 802.3bt (90W) 를 지원합니다. 20m 구동에서는 전압 하락을 피하기 위해 ≥90W PSE 스위치를 사용하십시오.
디자인 하이라이트
특징 산업적 이익
SF/UTP 보호 산업용 모터 및 RF 소스에서 EMI를 중화합니다.
IP67 등급 세척, 야외 노출, 화학물질 유출 등에서 살아남습니다.
-25°C~85°C 범위 극한 환경 (예를 들어 자동차 테스트, 냉장고) 에서 신뢰성
고유연성 단열 드래그 체인 응용 프로그램 (예를 들어, 조립 라인) 에서 유지 보수를 줄입니다.
프로 팁: AGV 또는 로봇 배포를 위해 EMI 보호를 극대화하기 위해 보호 된 RJ45 포트 (예: 산업 스위치) 와 결합하십시오.
