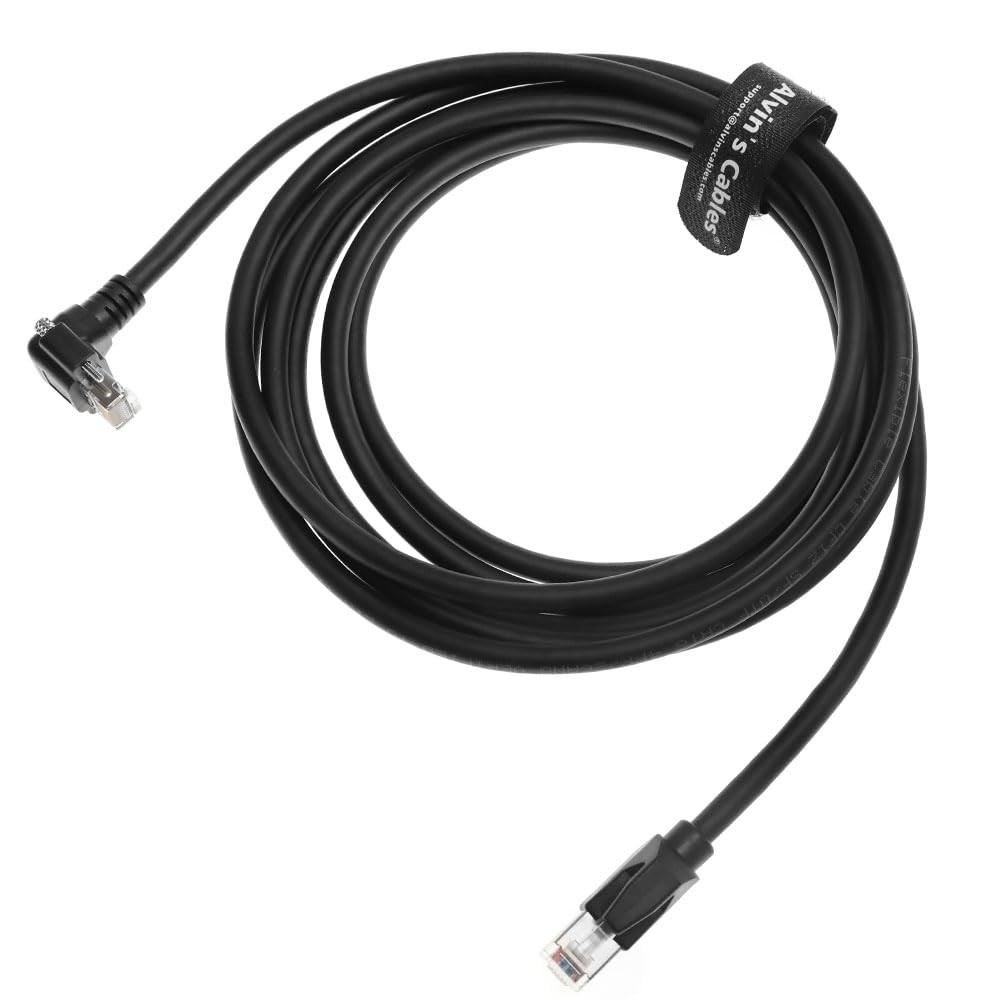

Alvin의 산업용 CAT6A GigE Vision 케이블 (수직 스크류 잠금)
핵심 사양:
산업 등급 차폐 및 내구성:
이중 레이어 SF/UTP 차폐: 고간섭 환경에서 EMI/RFI 보호를 위한 알루미늄 호일 + 편조 메쉬.
IP67 등급: 화학 물질, 오일 및 화염에 강함 (-25°C ~ 85°C 작동 범위).
드래그 체인 고유연성 설계: 로봇/AGV 응용 분야에서 100만 번 이상의 굽힘 사이클을 견딤.
커넥터 기술:

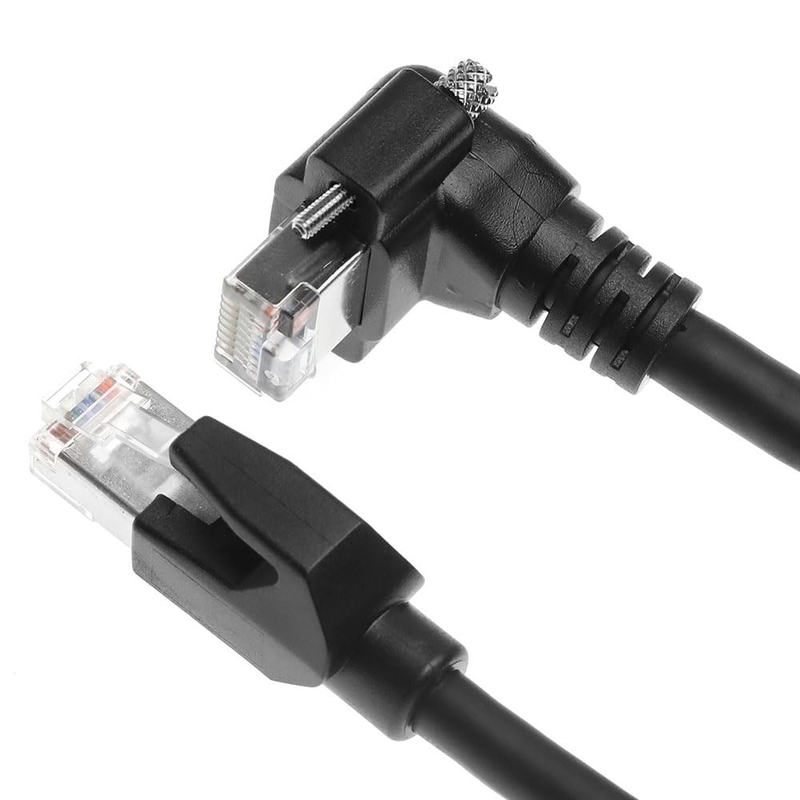

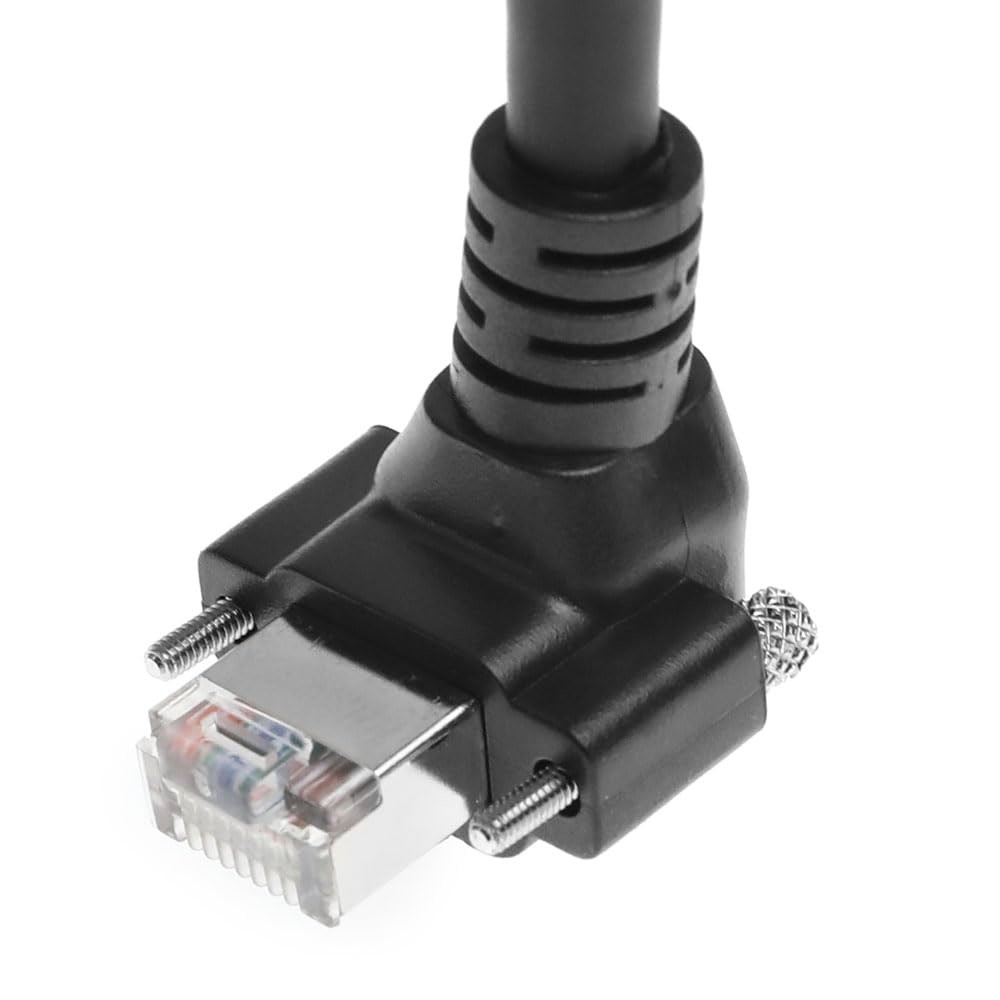

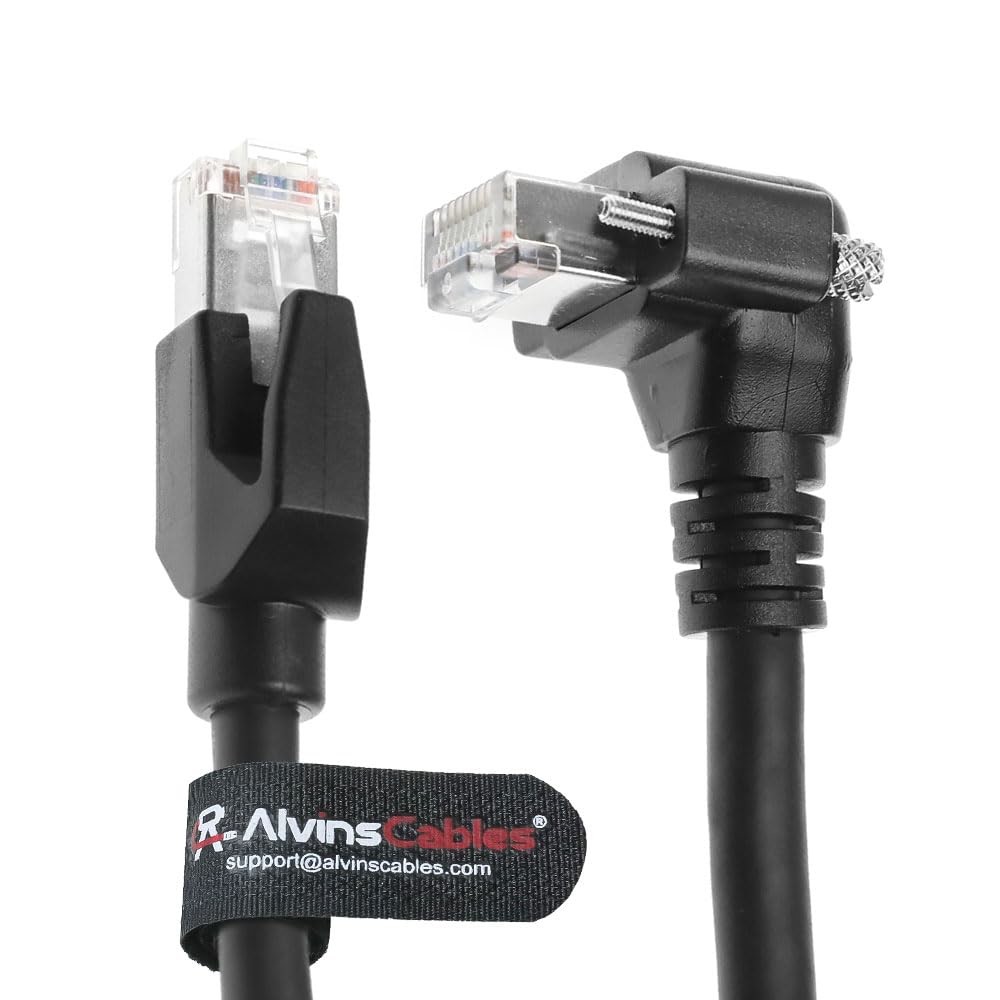

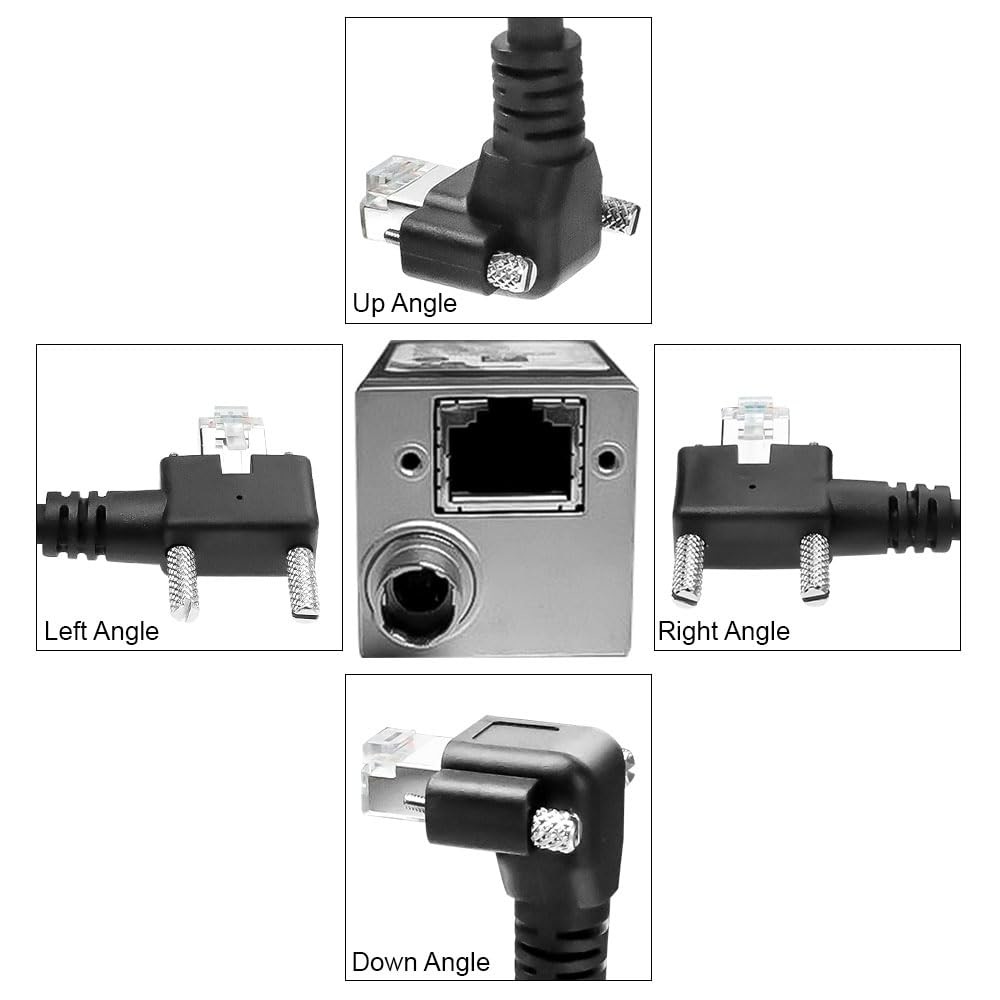

플러그 A: 수직 스크류 잠금 RJ45 수 (90° 상향 각도)
진동 방지 썸스크류는 모션 시스템에서 연결을 고정합니다.
공간 절약형 프로파일은 좁은 랙에서 굽힘 응력을 방지합니다.
플러그 B: 직선 RJ45 수 (표준 방향).
성능 및 호환성:
10Gbps 속도: CAT6A 표준 (500MHz 대역폭) 준수.
PoE++ 지원: 전원 공급 카메라/PLC에 최대 90W (802.3bt) 제공.
머신 비전 호환성:
Cognex In-Sight | Keyence CV-X | Basler ace
Hikvision | Dahua | IDS/DAHENG/Allied Vision.
구성:
길이: 20m (65.6 ft) 표준.
맞춤 설정: 요청 시 가능 (사전 주문 문의).
기술 검증:
✅ 차폐 우수성 :
SF/UTP 구조는 UTP 케이블보다 우수합니다:
노이즈 제거 (CCD 이미징에 중요)
20m/10Gbps에서 신호 무결성
PLC 캐비닛의 접지 안정성
✅ 스크류 잠금 장점 :
수직 커넥터는 다음에서 이탈을 방지합니다:
AGV 도킹 스테이션 (진동 >5G)
로봇 팔 관절 (사이클 응력)
진동 컨베이어 시스템
✅ 산업 인증 정렬:
IEC 61156-5:2020 Class EA (500MHz)
TIA CAT6A 크로스토크 제한 초과
설계 하이라이트:
기능 산업적 이점
SF/UTP 차폐 서보 모터/VFD에서 EMI 제거
IP67 등급 세척/실외 환경에서 생존
-25°C~85°C 범위 주조 공장/냉동 창고에서 안정적
고유연성 절연 표준 PVC 대비 10배 긴 수명
⚡ 프로 팁: 20m PoE++ 배포 (예: 천장 장착 카메라)의 경우, 전압 강하를 방지하기 위해 ≥90W PSE 스위치를 사용하십시오.
