산업용 카메라용 알빈의 수직 스크루 잠금 CAT6a GigE 케이블

Alvin's Cables 산업용 CAT6A GigE 이더넷 케이블

핵심 사양:

1. 산업 등급 차폐 및 내구성:

   • 이중 레이어 SF/UTP 차폐: 알루미늄 호일 + 편조 메쉬로 고간섭 환경에서 EMI/RFI 보호.
   • IP67 등급: 화학 물질, 오일 및 화염에 강함 (-25°C ~ 85°C 작동 범위).
   • 드래그 체인 고유연성 설계: 로봇/AGV 응용 분야에서 100만 번 이상의 굽힘 사이클을 견딤.

2. 커넥터 기술:

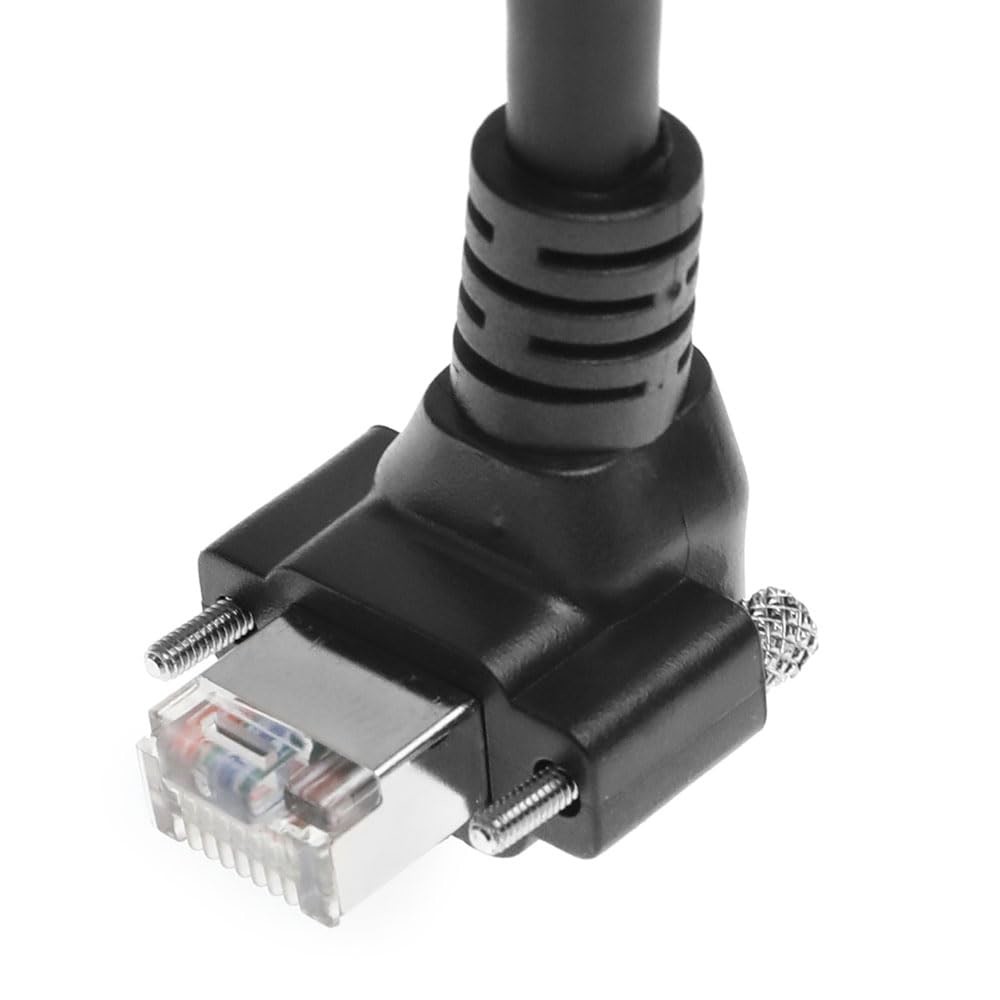

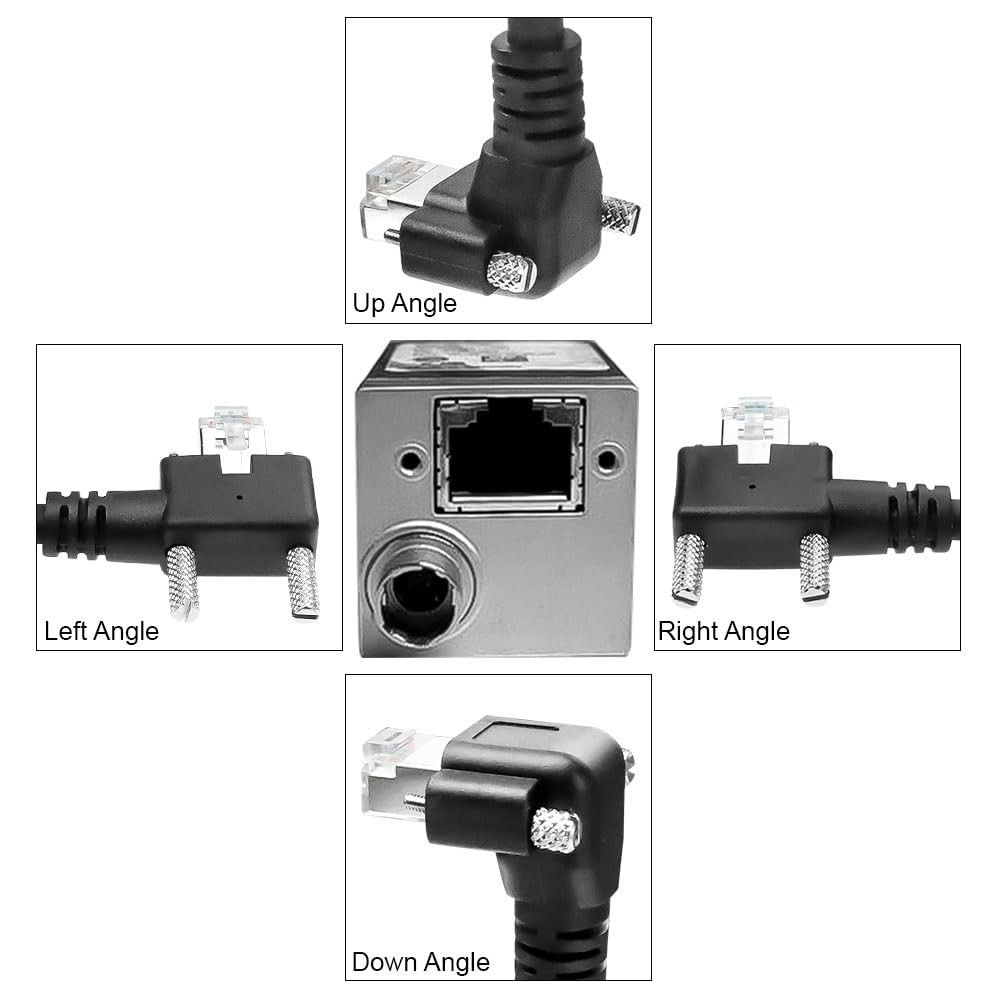

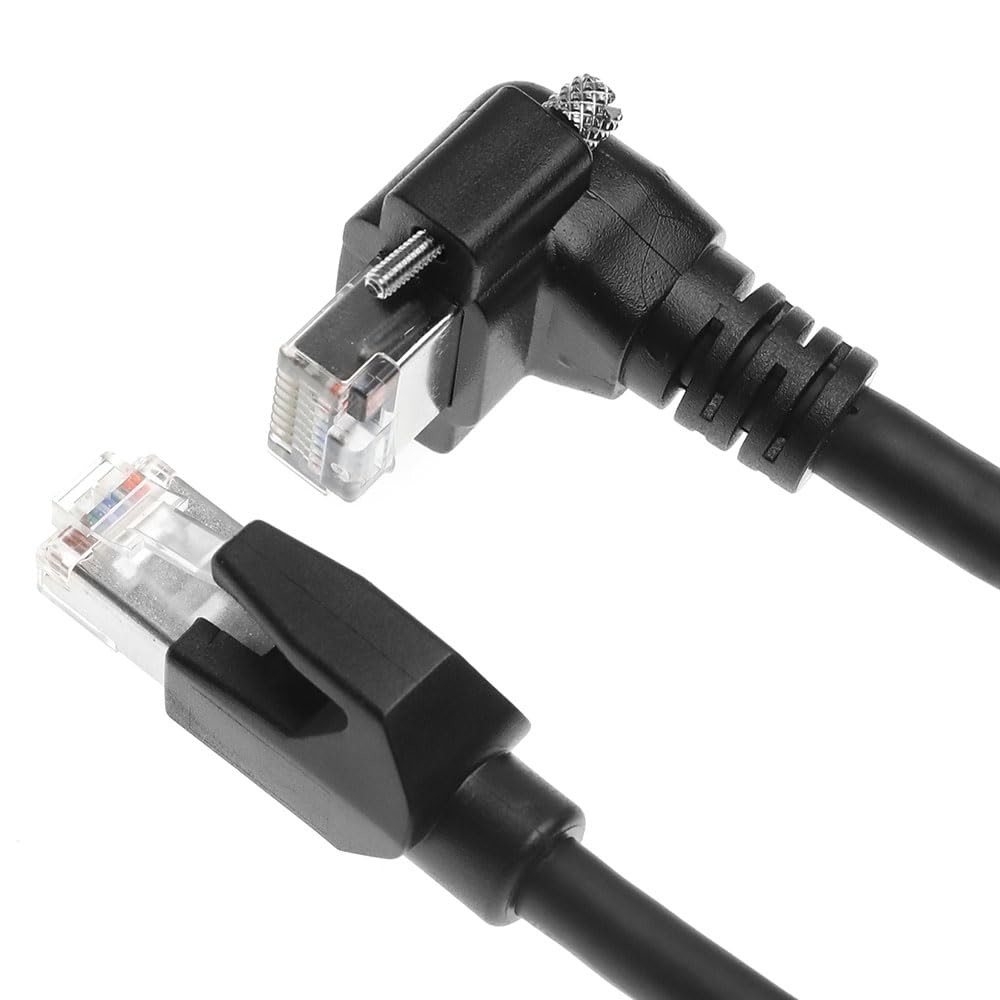

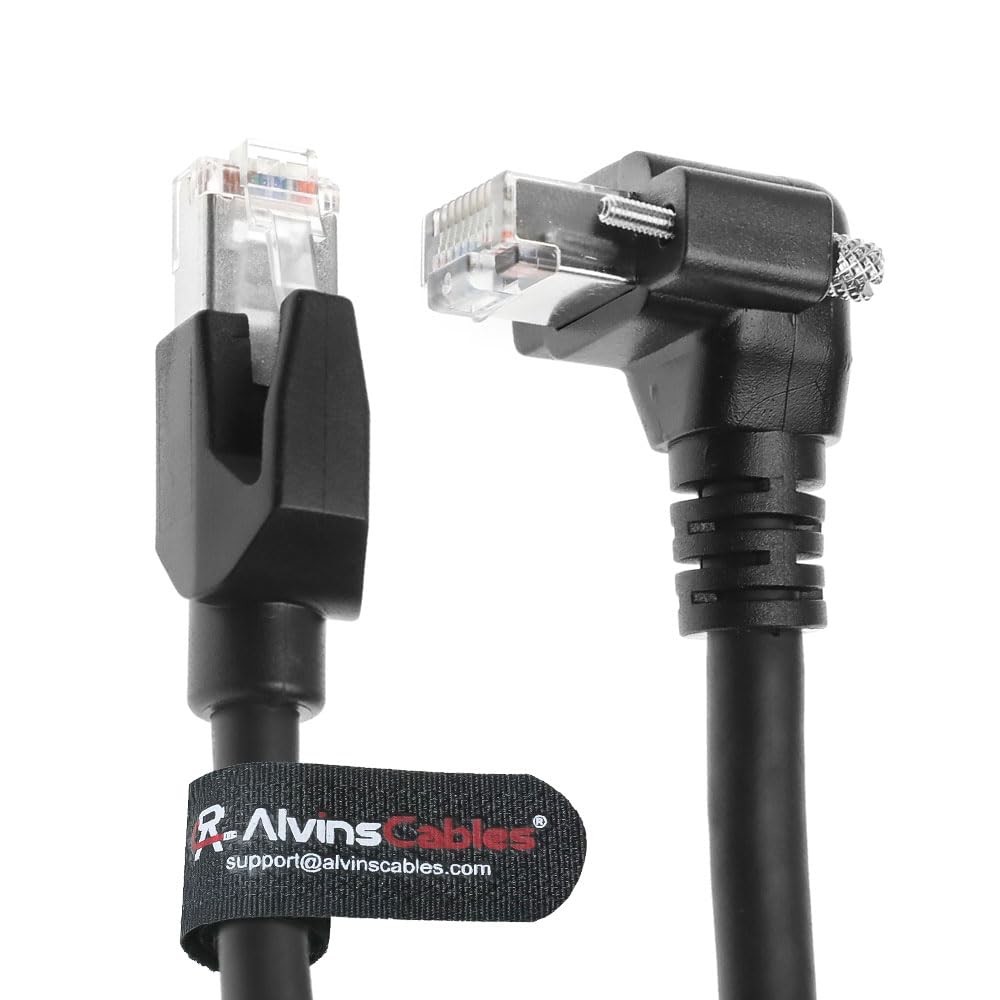

   • 플러그 A: 수직 스크류 잠금 RJ45 수 (상향 각도 디자인)
     • 진동 방지 썸스크류는 모션 시스템에서 연결을 고정합니다.
     • 공간 절약형 프로파일은 좁은 랙에서 굽힘 응력을 방지합니다.
   • 플러그 B: 직선형 RJ45 수 (표준 방향).

3. 성능 및 호환성:

   • 10Gbps 속도: CAT6A 표준(500MHz 대역폭) 준수.
   • PoE++ 지원: 전원 공급 카메라/PLC에 최대 90W(802.3bt) 제공.
   • 머신 비전 호환성:
     • Cognex In-Sight | Keyence CV-X | Basler ace
     • Hikvision | Dahua | IDS/DAHENG/Allied Vision.

4. 구성:

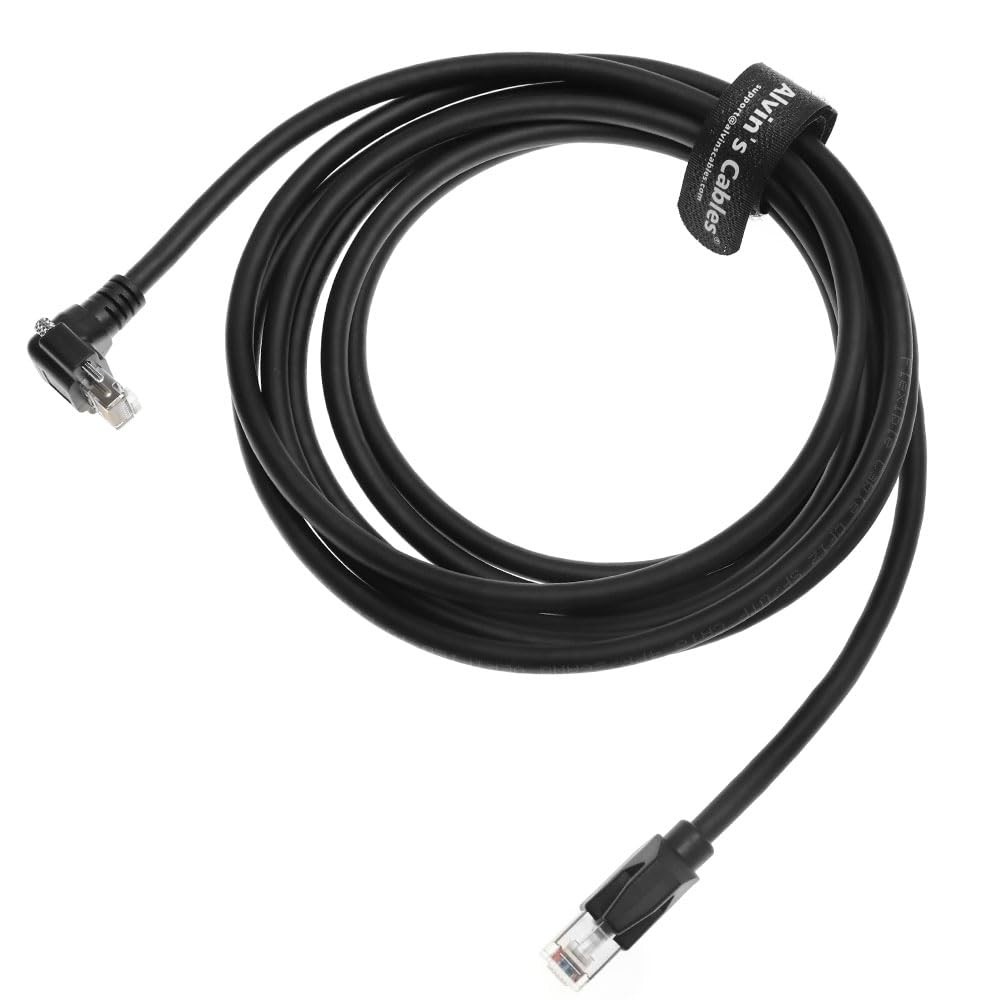

   • 길이: 1m (3.3 ft) 표준.
   • 맞춤 설정: 요청 시 사용 가능 (사전 주문 문의).

기술적 유효성 검사:

✅ 차폐 우수성 :
SF/UTP 구조는 표준 UTP 케이블보다 우수합니다:

• 노이즈 제거 (CCD 이미징에 중요)
• 10Gbps 이상의 신호 무결성
• PLC 캐비닛의 접지 안정성

✅ 스크류 잠금 장점 :
수직 커넥터는 다음에서 이탈을 방지합니다:

• AGV 도킹 스테이션
• 로봇 팔 관절
• 진동 컨베이어 시스템

✅ 산업 인증 정렬:

• IEC 61156-5:2020 Class EA (500MHz) 충족
• TIA CAT6A 크로스토크 제한 초과
