산업용 카메라용 알빈의 수직 스크루 잠금 CAT6a GigE 케이블

알빈의 산업용 CAT6A GigE 비전 케이블

기본 사양:

1. 산업용 보호 및 내구성:

   • 이중층 SF/UTP 방호:알루미늄 포일 + 엮인 망, 고 간섭 환경 (예: 로봇 셀) 에서 EMI/RFI 보호
   • IP67 등급:화학물질, 기름, 불에 저항 (-25°C ~ 85°C 작동 범위)
   • 드래그 체인 하이 플렉스 디자인:로봇/AGV용 용품에 대해 100만 회 이상의 굽힘을 견딜 수 있다.

2. 커넥터 기술:

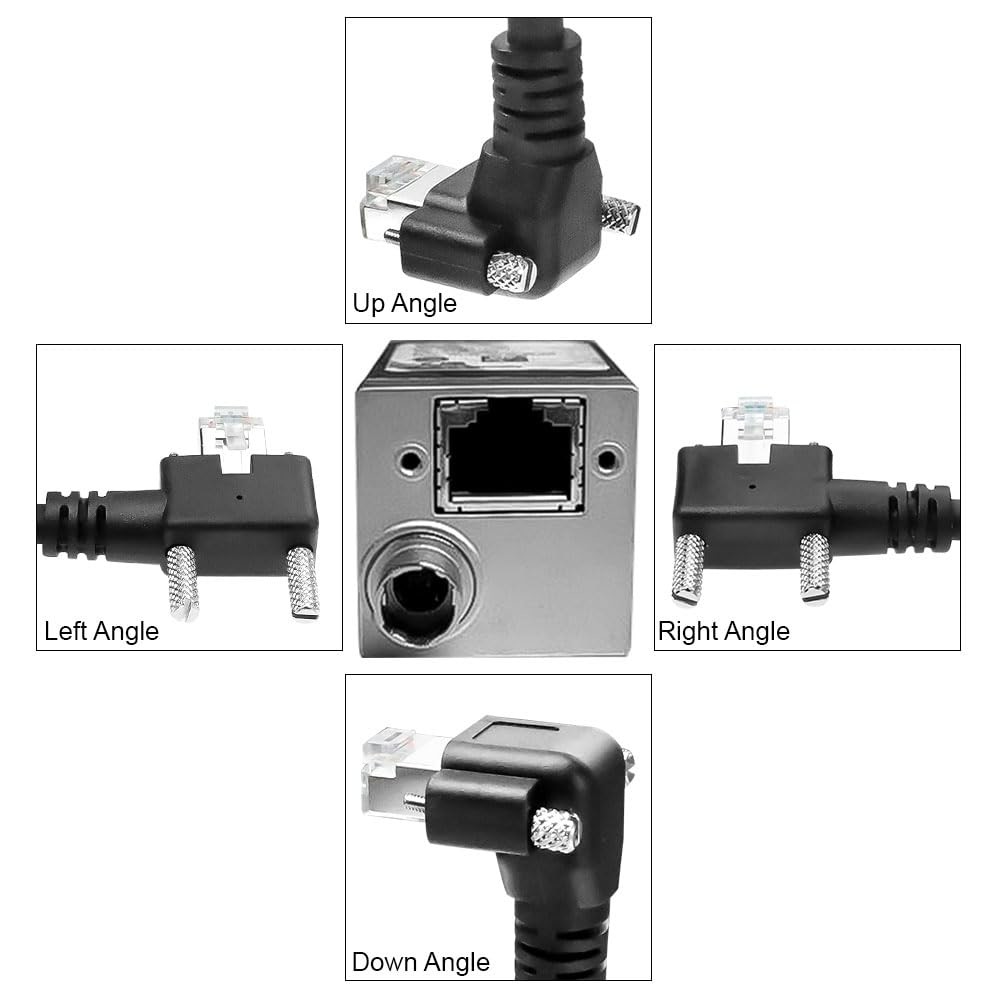

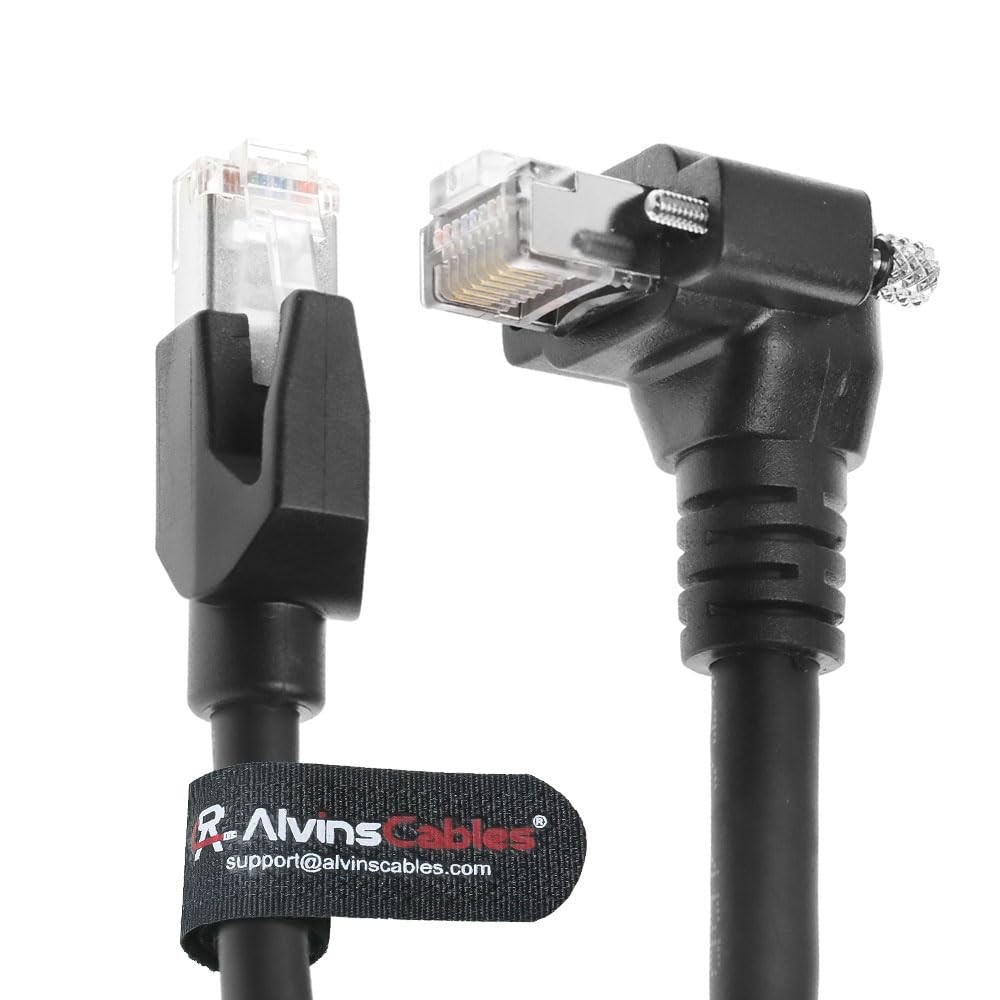

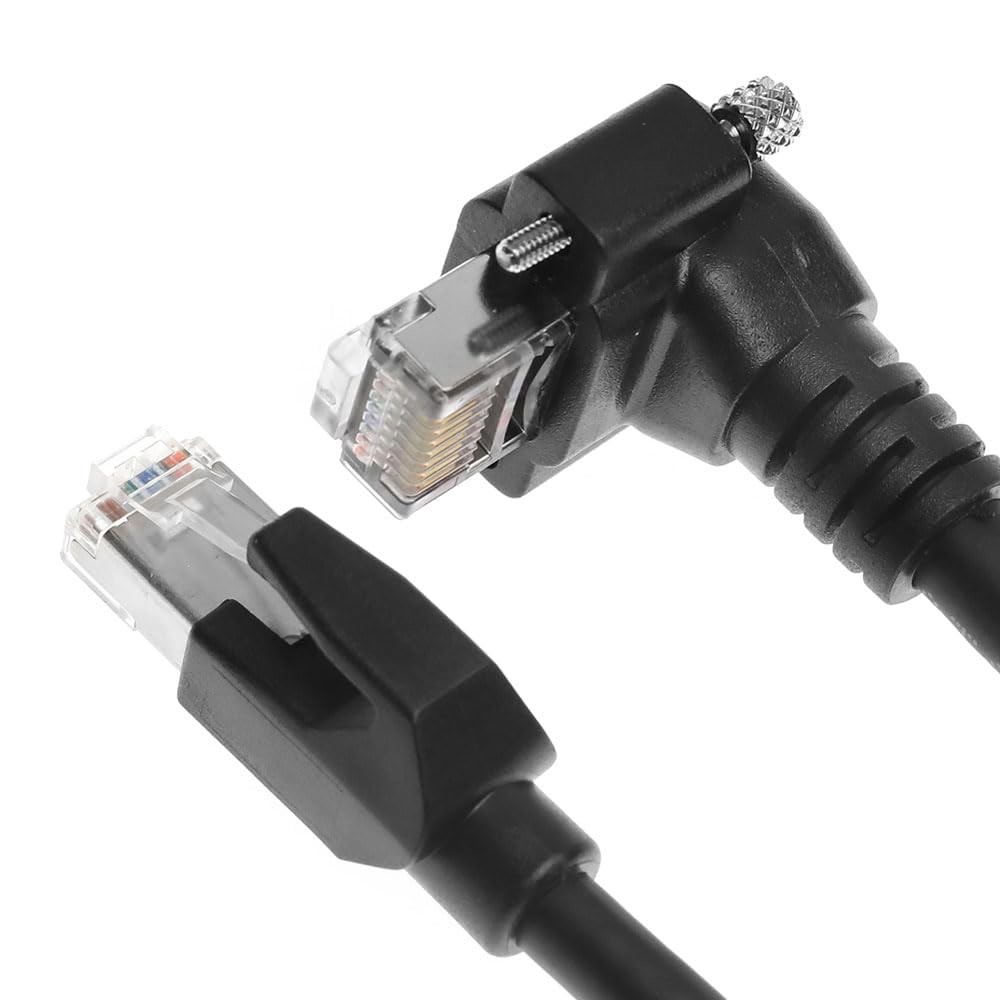

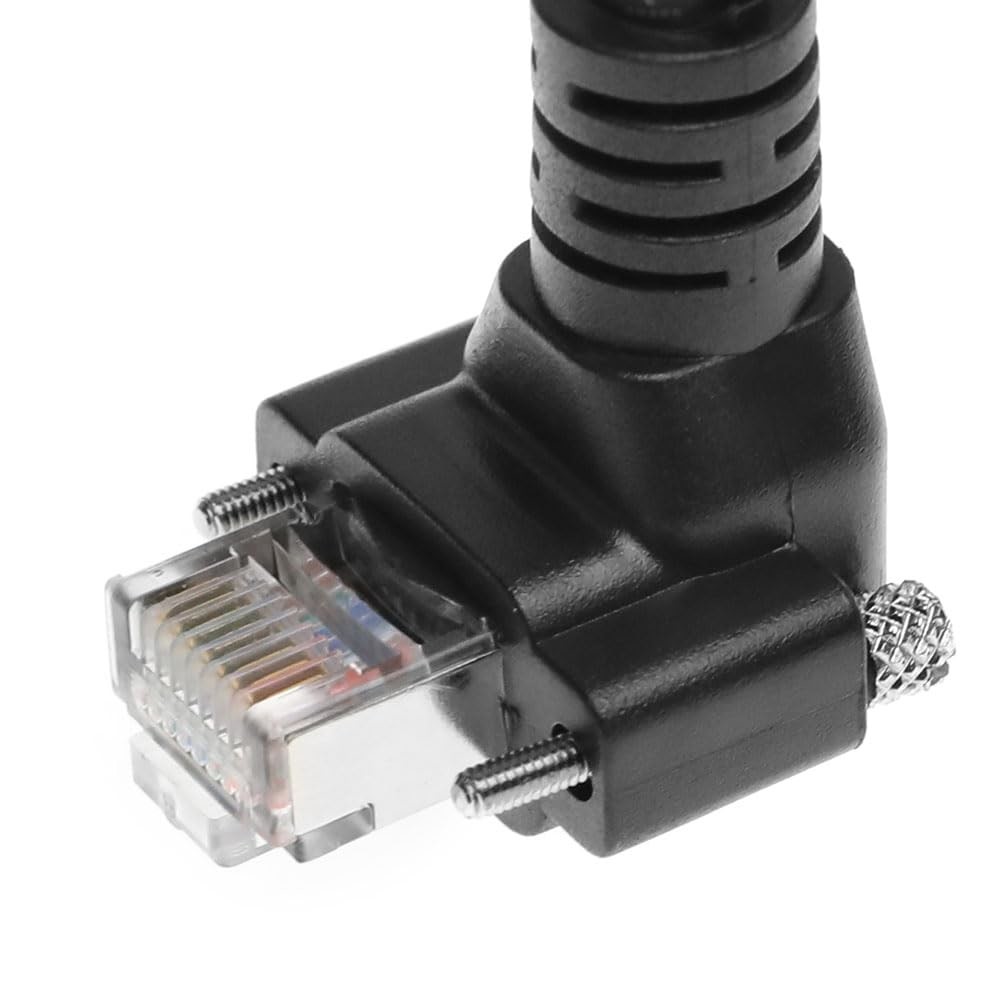

   • 플러그 A: 아래쪽 앵글 스크루 잠금 RJ45 남성(90° 아래로)
     • 진동 방지 엄지 손가락 스크루가 모션 시스템에서 연결을 보장합니다.
     • 공간 절감 프로필은 좁은 래크/서버에서 굽는 스트레스를 방지합니다.
   • 플러그 B: 직선 RJ45 남성(표준 방향)

3. 성능과 호환성:

   • 10Gbps 속도:CAT6A 표준 (500MHz 대역폭) 에 적합합니다.
   • PoE++ 지원:가동된 카메라/PLC에 최대 90W (802.3bt) 를 제공합니다.
   • 기계 비전 호환성:
     • 코그넥스 인 시야 Keyence CV-X 바슬러 에이스
     • 히크비전, 다후아 IDS/DAHENG/Allied Vision

4. 구성:

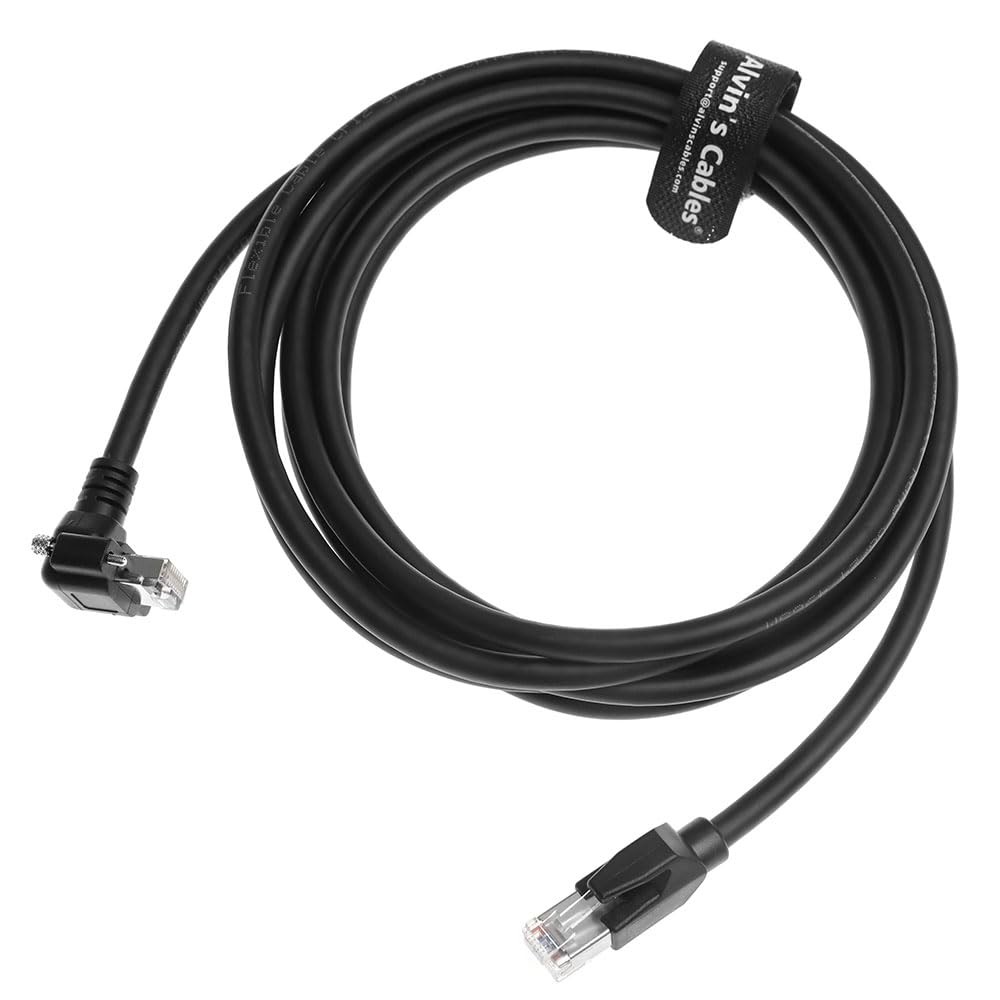

   • 길이는:3m (9.84 ft) 표준
   • 사용자 정의:요청에 따라 사용할 수 있습니다 (연결 사전 주문).

기술 검증:

✅우월성 을 보호 하는 것:
SF/UTP 구조는 UTP 케이블을 다음의 경우 이상입니다.

• 소음 거부 (CCD 영상 촬영에 필수)
• 10Gbps의 신호 무결성
• PLC 캐비닛에 있는 지식 안정성

✅아래쪽 각점 장점:
아래쪽으로 연결하는 연결 장치로 로팅을 최적화합니다.

• 로봇 팔 관절 (잡지점을 피하는)
• 서버 래크 (직선 케이블 관리)
• AGV 도킹 스테이션 (저한 공백 지역)

✅산업 인증 정렬:

• IEC 61156-5:2020 EA 클래스 (500MHz)
• TIA CAT6A 횡단음성 제한을 초과

디자인 하이라이트

∙프로 팁:PoE++ 배포 (예를 들어 AGV 충전 도크) 에서, 3m 회전 이상 전압 하락을 방지하기 위해 ≥90W PSE 스위치를 사용한다.
